外型尺寸

（mm）

内径尺寸

(mm)

大门尺寸

(mm)

喷漆功率(kw)

烤漆总功率(kw)

7000*5200*3200

6900*3900*2550

3000*2500

11.5

26

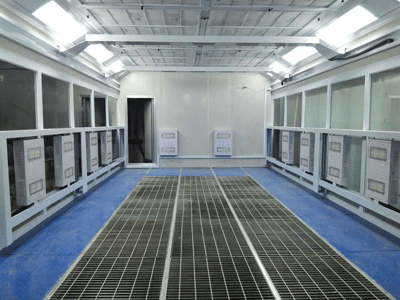

房体系统

墙体：子母插口拼装结构，墙板50mm厚防火岩棉保温板加半透明高温钢化玻璃设计；顶板为0.8mm折弯镀锌板；经久耐用，密封效果好。

基座： 30*4镀锌格栅，配置三道格栅两道花纹板

大门： 全透明钢化玻璃大门4扇 ，采用框架镀锌方管喷塑烤漆美观处理，整个漆房外型高雅大方、经久耐用。

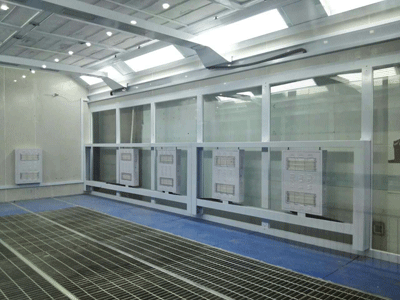

加热系统

采用量子宽波防爆辐射器加热，左右墙板各4组，前面2组，每组2支辐射器；顶上配置2组辐射器，每组3支辐射器；功率1KW/支；左右侧辐射器和上部可移动式，前部固定式；辐射器均匀分布，灵活控制所需烤漆部位。

进排风系统

品牌大风量进风机2台，3千瓦/台，风量：20000m³/h；DDF涡轮排风机 1台，5.5千

瓦/台，箱体镀锌方管焊接框架，外附彩涂板拼装密封降噪处理

照明系统

全采用品牌T5一体型节能灯，房顶内侧倾斜安装，4支 *8组，32支，内置增亮反光板，无重影和作业盲区

电控系统

全部采用品牌的漏电保护装置、应急断电开关和优良的温控系统；烤灯分五路控制；房体内所有线路全采用耐火高温线。

净化系统

采用粗精两道过滤。初效采用风口棉，能有效捕捉≥10μm的颗粒，设置在风机进风口处；顶部二次过滤，600G立体胶过滤棉,有效过滤大于5微米的灰尘。过滤效率高达98%。

废气处理

环保处理采用玻璃纤维棉吸附和干式活性炭处理

总功率

39KW
